Leírás
- Időtakarékos telepítés az egyszerűsített eljárásnak köszönhetően – egyszerűen fúrjon és hajtson
- Teljesen eltávolítható, újrafelhasználási lehetőséggel
- Egyedülálló kialakítás a szabadalmaztatott menetformával nagy teljesítményt biztosít viszonylag kis furatátmérő mellett
- A nem tágulási funkció biztosítja az alapanyag sérülésének alacsony kockázatát, és ideálissá teszi az R-LX-et élek és szomszédos horgonyok közelébe történő beépítéshez
- Nagy teljesítmény repedezett és repedezett betonban egyaránt
- Különböző fejtípusok bármilyen alkalmazáshoz
- Túlméretes fej hosszúkás furatú szerelvényekhez
- Kiváló termék ideiglenes rögzítéshez
- Alkalmas normál és csökkentett beágyazási mélységhez
Termék információ
Méret
Termékkód
Horgony
Fixture
Átmérő
Hossz
Max. vastagság t fix :
Lyuk átmérője
d
L
h nom,piros
h nom,std
d f
[mm]
[mm]
[mm]
[mm]
[mm]
8
R-LX-08X060-H-ZP
10
60
10
-
12
R-LX-08X075-H-ZP
10
75
25
5
12
R-LX-08X090-H-ZP
10
90
40
20
12
R-LX-08X100-H-ZP
10
100
50
30
12
R-LX-08X130-H-ZP
10
130
80
60
12
R-LX-08X150-H-ZP
10
150
100
80
12
10
R-LX-10X065-H-ZP
12.5
65
10
-
14
R-LX-10X075-H-ZP
12.5
75
20
-
14
R-LX-10X085-H-ZP
12.5
85
30
-
14
R-LX-10X100-H-ZP
12.5
100
45
15
14
R-LX-10X120-H-ZP
12.5
120
65
35
14
R-LX-10X140-H-ZP
12.5
140
85
55
14
R-LX-10X160-H-ZP
12.5
160
105
75
14
14
R-LX-14X105-H-ZP
17
105
30
-
18
R-LX-14X135-H-ZP
17
135
60
15
18
-
Konkrét -
Repedt beton C20/25-C50/60 -
Nem repedezett beton C20/25-C50/60
-
Vasbeton -
Vasbeton
-
Természetes kő (helyszíni tesztelés után) - Ideiglenes horgonyzóhelyek
- Zsaluzat támasztó rendszerek
- Korlátok és kapaszkodók
- Kerítések és kapuk gyártása, szerelése
- Állványrendszerek
Telepítési útmutató
- Fúrja ki a lyukat forgókalapácsos fúrógéppel. Fúrjon a kívánt mélységig.
- Legalább 4-szer fújja ki a port kézi pumpával.
- Le- és visszacsavarozási lehetőség.
- Húzza meg az ajánlott nyomatékig.
- Telepítés után.
Méret
8
10
14
Menet átmérő
d
[mm]
9.9
12.4
17.4
Furat átmérője az aljzatban
d 0
[mm]
8
10
14
Csavarkulcs mérete
Sw
[mm]
15
17
22
Max. beépítési nyomaték
T inst
[Nm]
40
-
-
Max. nyomaték ütvecsavarozóhoz
T imp, max
[Nm]
900
950
950
SZABVÁNYOS BEÉPÍTÉSI MÉLYSÉG
Valódi furatmélység az aljzatban
h 0
[mm]
L + 10 - t fix
L + 10 - t fix
L + 10 - t fix
Min. beépítési mélység
h nom,s
[mm]
70
85
120
Min. aljzat vastagsága
h min,s
[mm]
110
130
190
Min. térköz
s min, s
[mm]
50
60
100
Min. él távolság
c min, s
[mm]
50
60
100
CSÖKKENTETT BEÉPÍTÉSI MÉLYSÉG
Min. furatmélység az aljzatban
h 0,r
[mm]
60
65
85
Valódi furatmélység az aljzatban
h 0
[mm]
L + 10 - t fix
L + 10 - t fix
L + 10 - t fix
Min. beépítési mélység
h nom,r
[mm]
50
55
75
Min. aljzat vastagsága
h min,r
[mm]
100
100
110
Min. térköz
s min,r
[mm]
50
60
100
Min. él távolság
c min,r
[mm]
50
60
100
SZABVÁNYOS BEÉPÍTÉSI MÉLYSÉG
Min. furatmélység az aljzatban
h 0,s
[mm]
-
95
130

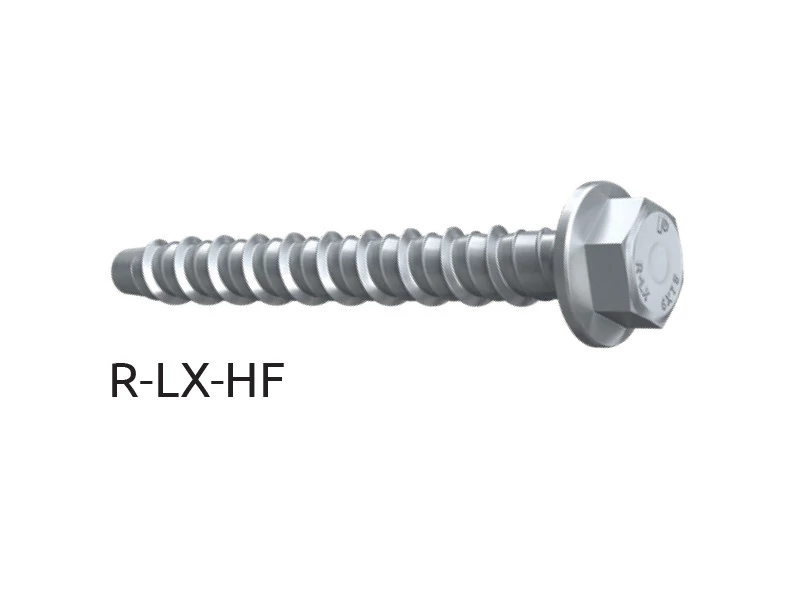

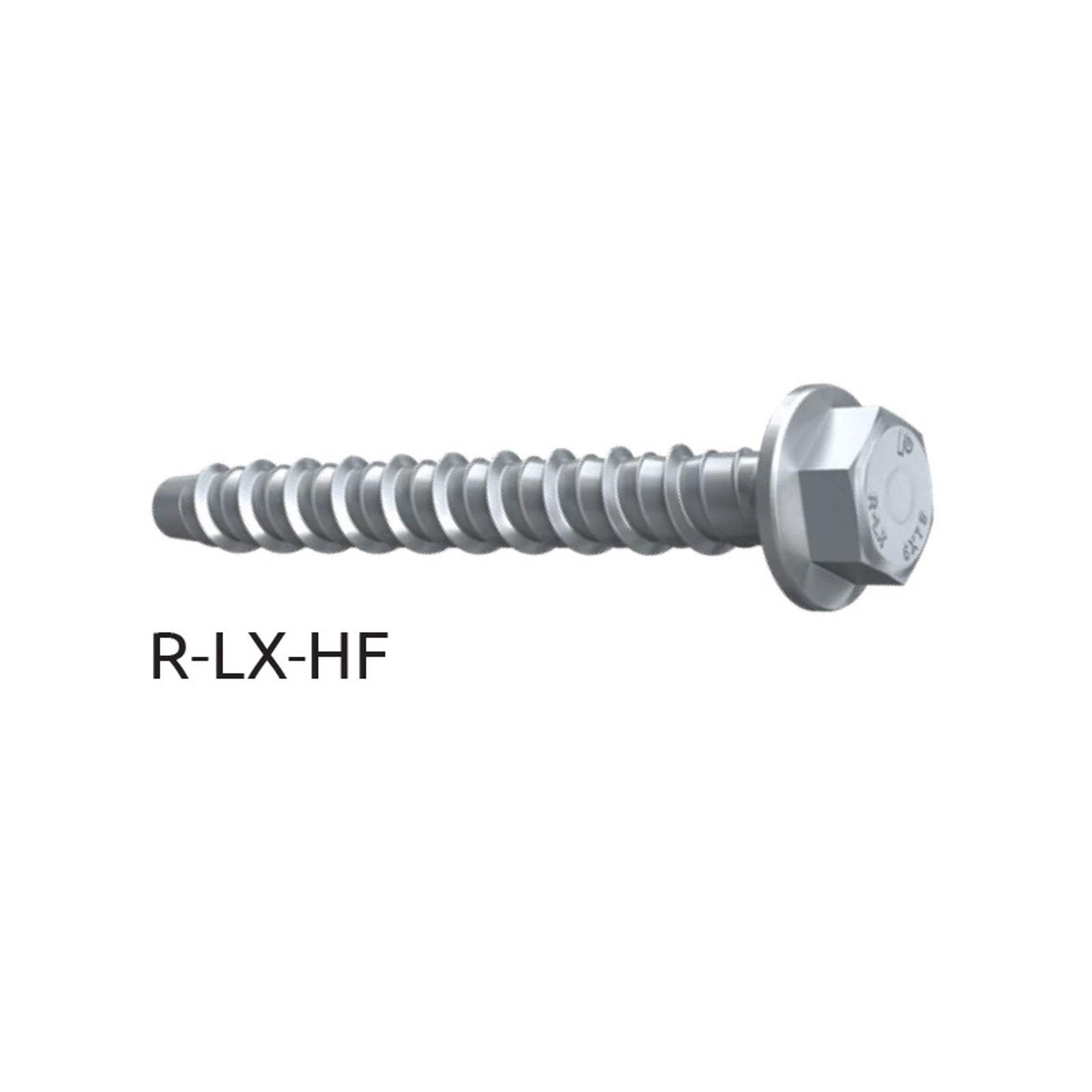

- R-LX-H-ZP horganyzott hatlapú betoncsavaros horgony - Műszaki adatlap
Paraméterek
| Átmérő | 8mm |
| Teljes hosszúság | 100mm |
