Leírás

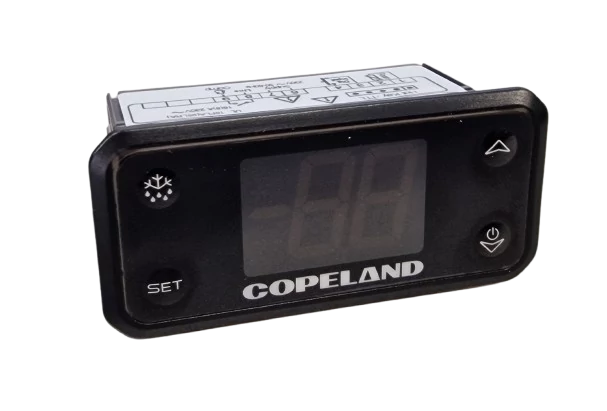

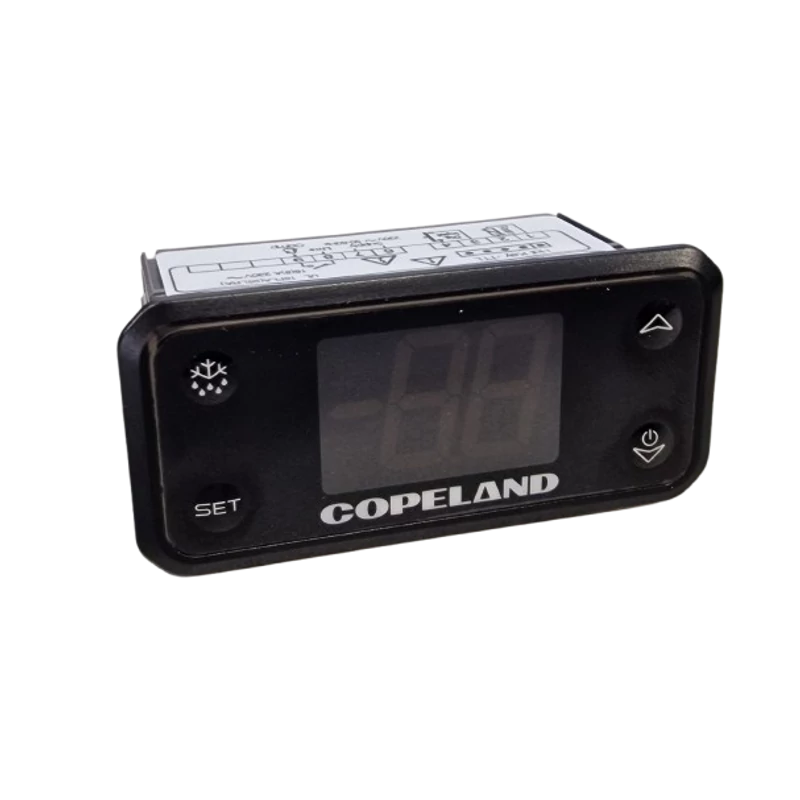

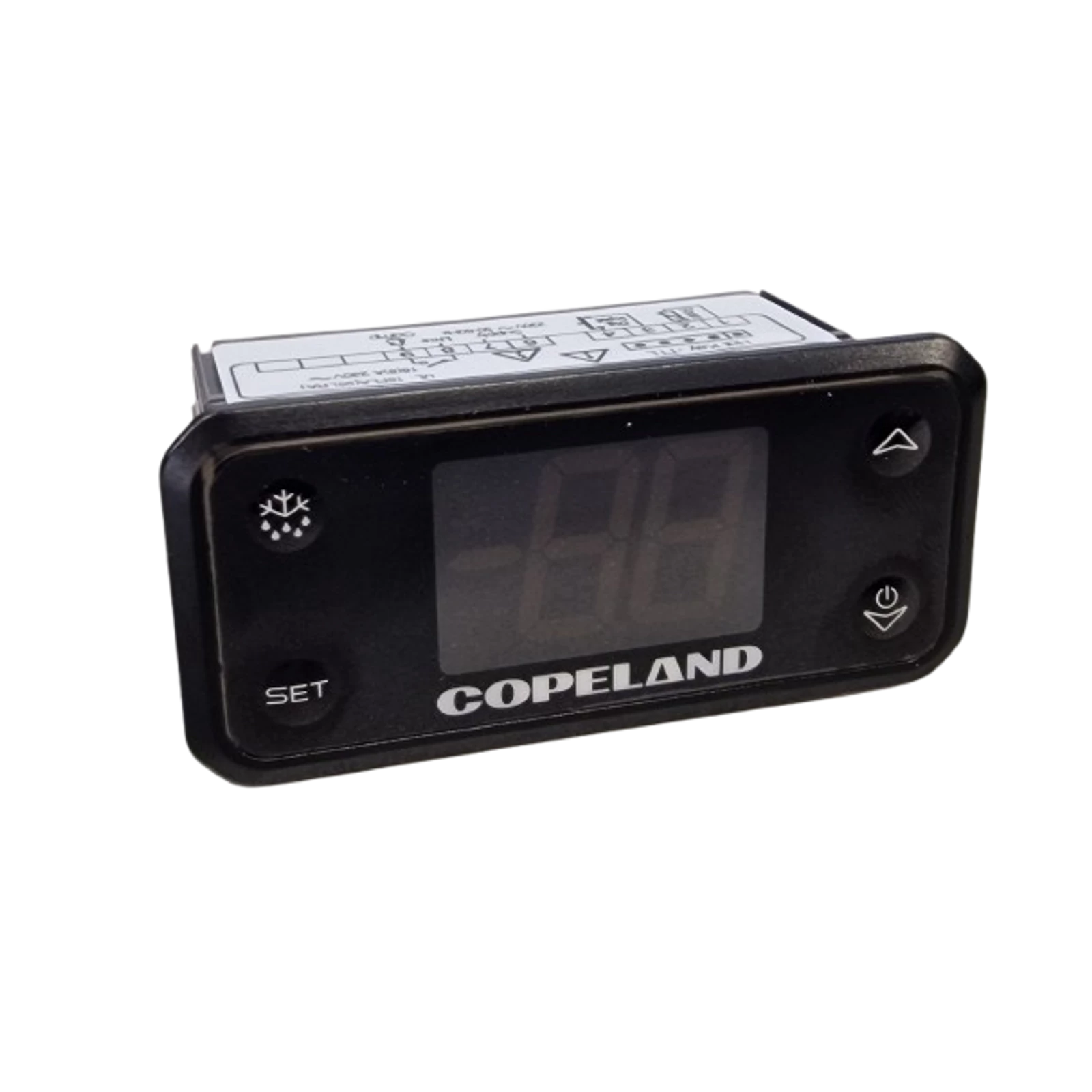

A 32 x 74 x 50 mm méretű XR02CX típusú kompresszorleállásos leolvasztással rendelkező digitális vezérlés normál hőfokú hűtőberendezéseknél alkalmazható. Relés kimenete a kompresszor vezérlésére szolgál. A készülék 1 db NTC szonda bemenettel és egy digitális bemenettel rendelkezik. A készülék teljes mértékig és könnyen konfigurálható a billentyűzet vagy a HOT KEY programozókulcs segítségével beállítható paramétereken keresztül. A szabályozás szonda által mért hőfok alapján történik. A XR02CX-ben programozható CH paraméter által lehet megadni a hűtés és fűtés szabályozásához szükséges értékeket. CH= cL --→ hűtési alkalmazások CH=Ht --→ fűtési alkalmazások A szabályozás alapja a termosztát szonda által mért hőfok és a munkapont különbözete: ha a hőfok eléri a munkapont + hiszterézis értékét, a kompresszor bekapcsol, és addig üzemel, amíg a hőfok vissza nem tér a munkapont értékére. A leolvasztás a kompresszor leállításával történik. Az XR02CX készülék 29x71 mm méretű nyílásba szerelhető fel, és a mellékelt speciális konzollal rögzíthető. Megengedett környezethőfok-tartomány: 0 -60C°. Ne telepítse a készüléket erősen szennyezett, vagy olyan környezetbe, ahol erős rezgés vagy agresszív gázok fordulnak elő. Ugyanez vonatkozik a szondákra is. Tartsa szabadon a szellőzőnyílásokat. A készülék – max. 2,5 mm2 keresztmetszetű kábelek csatlakoztatása céljára – rögzítőcsavaros kapocsléccel van felszerelve. A szondákat az érzékelővel felfelé szerelje fel, hogy elkerülje az esetleges nyirkosodás általi károsodásokat. A termosztát érzékelőszondát lehetőleg olyan – közvetlen légáramlás által nem érintett – helyre telepítsük, ahol a hűtőkamra átlaghőmérsékletét mérheti. Készülékdoboz anyaga: önkioltó ABS műanyag Védelem: IP20 Homloklap védelem: IP65 Mérési tartomány: -55 °C - +99°C Hiszterézis: 0,1 °C-tól, 25°C-ig NTC szonda hossza: 1,5 fm (amely tartozéka a vezérlőnek) Kompresszor vezérlő relét két fajta változatban, modelltől függően 8, és 20 Amperes kivitelben gyártják. A kijelzett hőfokot választhatjuk Celsius-ban, és Fahrenheit-ben is. Optimális, és takarékos választás az egyszerűbb rendszerek vezérlésére, és hőfokmérésére.
