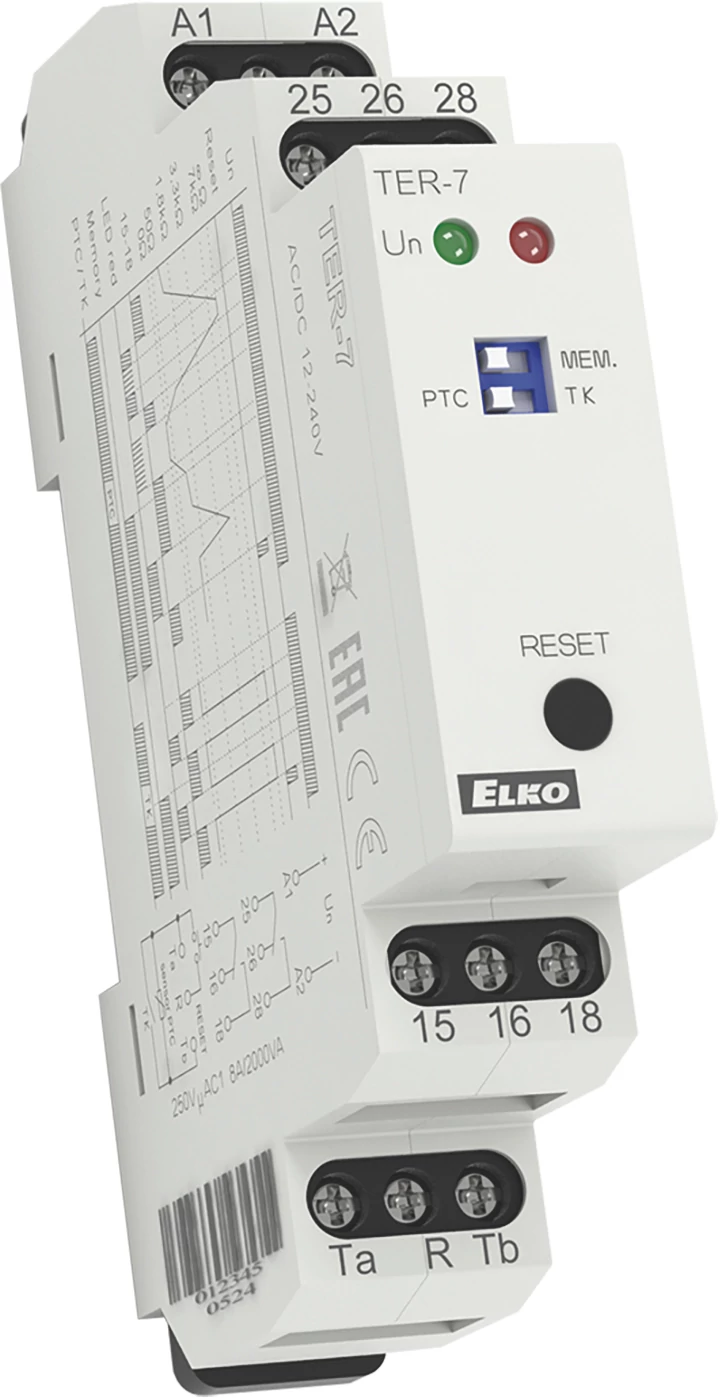

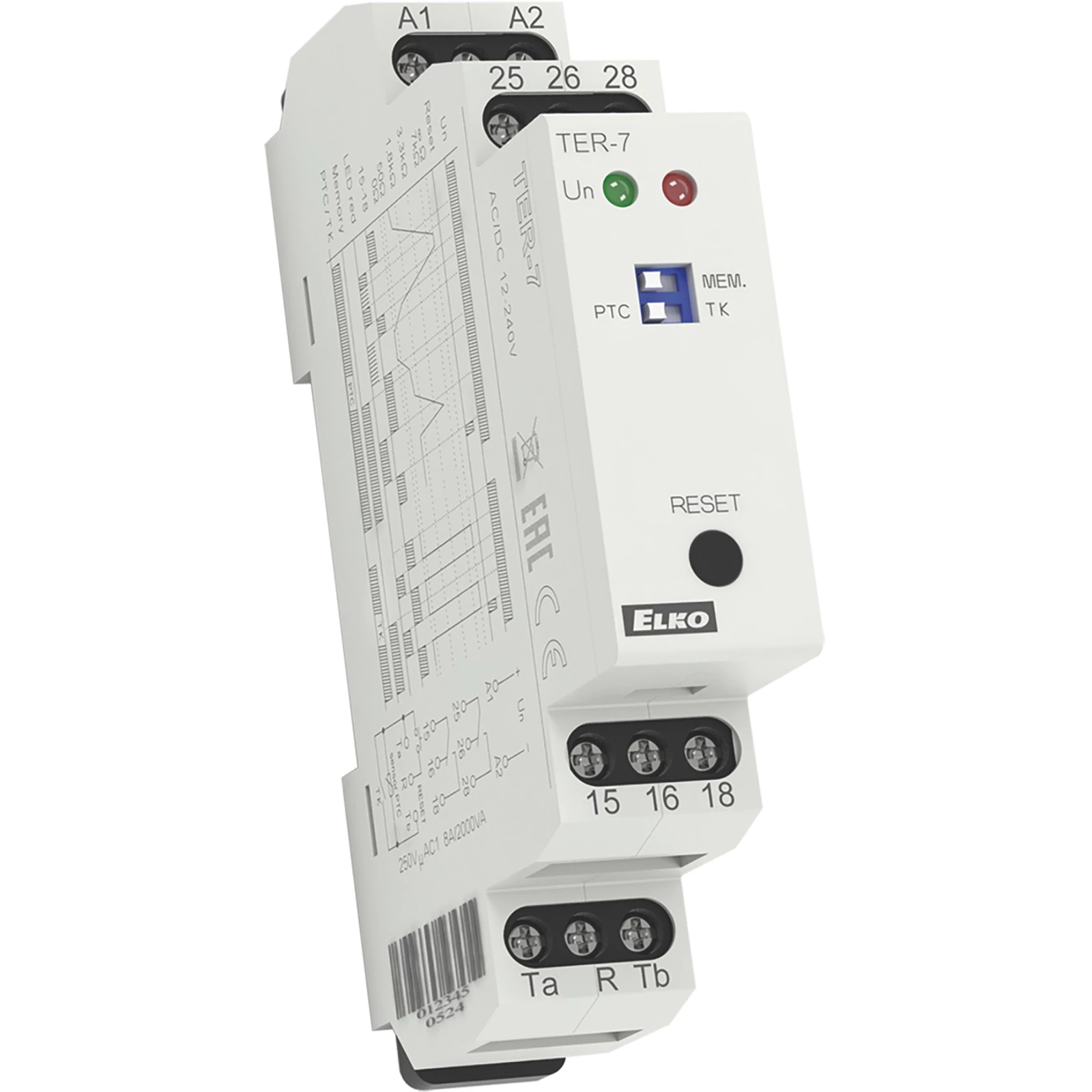

Leírás
- a villamos motor tekercsei közé beépített PTC termisztorral felügyeli a motor hőmérsékletét
- fix kapcsolási szintek alapján kapcsol (PTC ellenállás)
- Érzékelő elem a motor gyártója által beépített PTC termisztor. külső PTC érzékelő vagy bimátálos érzékelő
- választható "MEMÓRIA" funkció - a relét hibára állás után blokkolja a kezelő beavatkozásáig (RESET gomb megnyomása)
- A hibáról történő visszaállás a RESET gombon kívül távolról, küslő kontaktussal is lehetséges (két vezetéken)
- érzékelő hiba figyelés: rövidzár vagy szakadás/leválasztás - a hibaállapotot a piros LED villogása jelzi
- kimeneti érintkező: 2x CO, 8 A/250 V AC1
- a motor hőmérsékletének túllépését piros LED jelzi
- az érzékelő csatlakozó pontjai nincsenek galvanikusan leválasztva, de egyikük rövidre PE-re köthető az eszköz károsodása nélkül
- hálózati áramellátás esetén a nulla vezetőt az A2 sorkapocsba kell csatlakoztatni!
- univerzális tápfeszültség AC/DC 24 - 240 V
- 1-MODUL széles, DIN sínre szerelhető
Paraméterek
- Funkció: villamos motor tekercs hőmérsékletének felügyelet
- Tápfeszültség csatlakozók: A1-A2
- Tápfeszültség: AC/DC 24–240 V (AC 50–60 Hz)
- Tápfeszültség tűrése: -15%; + 10%
- Kimeneti érintkezők: 2x CO, 8 A/AC1 (AgNi)
- Üzemi hőmérséklet: - 20 .. +55 °C
- Működési helyzet: tetszőleges
- Felszerelés: DIN sínre (EN 60715)
- Védettség: IP40 az előlap / IP20 csatlakozók felöl
- Méretek: 90 x 17,6 x 64 mm
- Tömeg: 83 g
