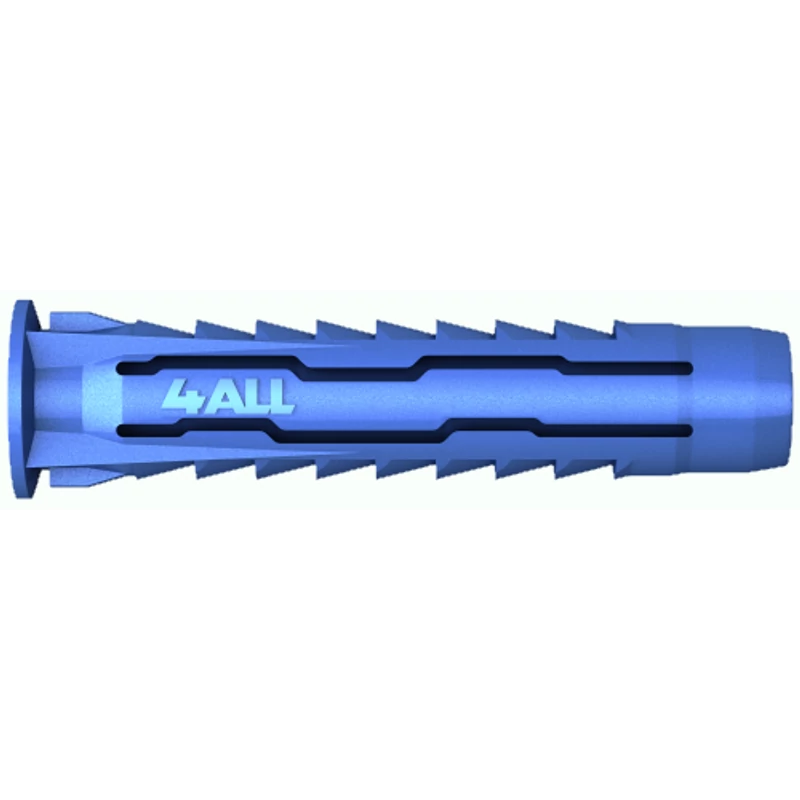

Leírás
- Az egyedi belső kialakítás pozitív tapadást biztosít a csavarokhoz
- Az elfordulásgátló fülek elősegítik a tapadást az aljzatok széles skáláján, beleértve a puha falazott anyagokat is.
- A dugófejen található bordarészletek további tapadást biztosítanak.
- Bővülő szakasz, amelyet úgy terveztek, hogy üreges anyagokban összeessen, és pozitív tapadást biztosítson a felületek mögött.
- Egyedülálló, 4 irányú tágulás, amely lehetővé teszi bármilyen hordozóanyagon és -típuson történő alkalmazást.
- A szilárd fejkialakítás szilárdságot biztosít a dugó beszerelése közben.
Műszaki adatlap
4ALL univerzális csatlakozó – Műszaki adatlap
Termék információ
Méret
Termékkód
Dugó
Csavar
Fixture
Átmérő
Hossz
Átmérő
Hossz
Lyuk átmérője
d
l
D
L
d f
[mm]
[mm]
[mm]
[mm]
[mm]
Ø05
4ALL-05
5
25
3,0 - 4,0
min. 25
4,0 - 5,0
Ø06
4ALL-06
6
30
4,0 - 5,0
min. 30
5,0 - 6,0
4ALL-06050
6
50
4,0 - 5,0
min. 60
5,0 - 6,0
Ø08
4ALL-08
8
40
4,5 - 6,0
min. 40
6,0 - 8,0
4ALL-08065
8
65
4,5 - 6,0
min. 70
6,0 - 8,0
Ø10
4ALL-10
10
50
6,0 - 8,0
min. 50
7,0 - 9,0
Ø12
4ALL-12
12
60
8,0 - 10,0
min. 60
9,0 - 11,0
Ø14
4ALL-14
14
70
10,0
min. 70
11,0
-
Konkrét -
Tömör tégla -
Tömör mészhomoktégla -
Függőlegesen perforált agyagblokk -
Üreges mészhomoktégla -
.png)
Pólósbeton blokk -
Gipszkarton -
Alkalmazások
- Világítás
- Fali szekrények
- Szekrények
- Levelesládák
- TV-tartók
- Fürdőszoba szerelvények
- Elektromos szerelvények
- Polcok
Telepítési útmutató
- Fúrjon egy kívánt átmérőjű lyukat.
- Dugja be a 4ALL dugót a lyukba, és érintse meg a kezdőpontot.
- Illessze be a kívánt átmérőjű csavart az átmenő dugóba, és húzza meg
Méret
Ø5
Ø6
Ø6L
Ø8
Ø8L
Ø10
Ø12
Ø14
Furat átmérője az aljzatban
d 0
[mm]
5
6
6
8
8
10
12
14
Min. furatmélység az aljzatban
h 0
[mm]
35
40
60
50
75
60
70
80
Min. beépítési mélység
h nom
[mm]
25
30
50
40
65
50
60
70
Min. aljzat vastagsága
h min
[mm]
80
80
80
80
95
80
90
105
Min. térköz
s min
[mm]
50
60
100
80
130
100
120
140
Min. él távolság
c min
[mm]
50
60
100
80
130
100
120
140
Rögzítési átmérő
d
[mm]
5
6
6
8
8
10
12
14
Paraméterek
| Átmérő | 12mm |
| Teljes hosszúság | 60mm |
