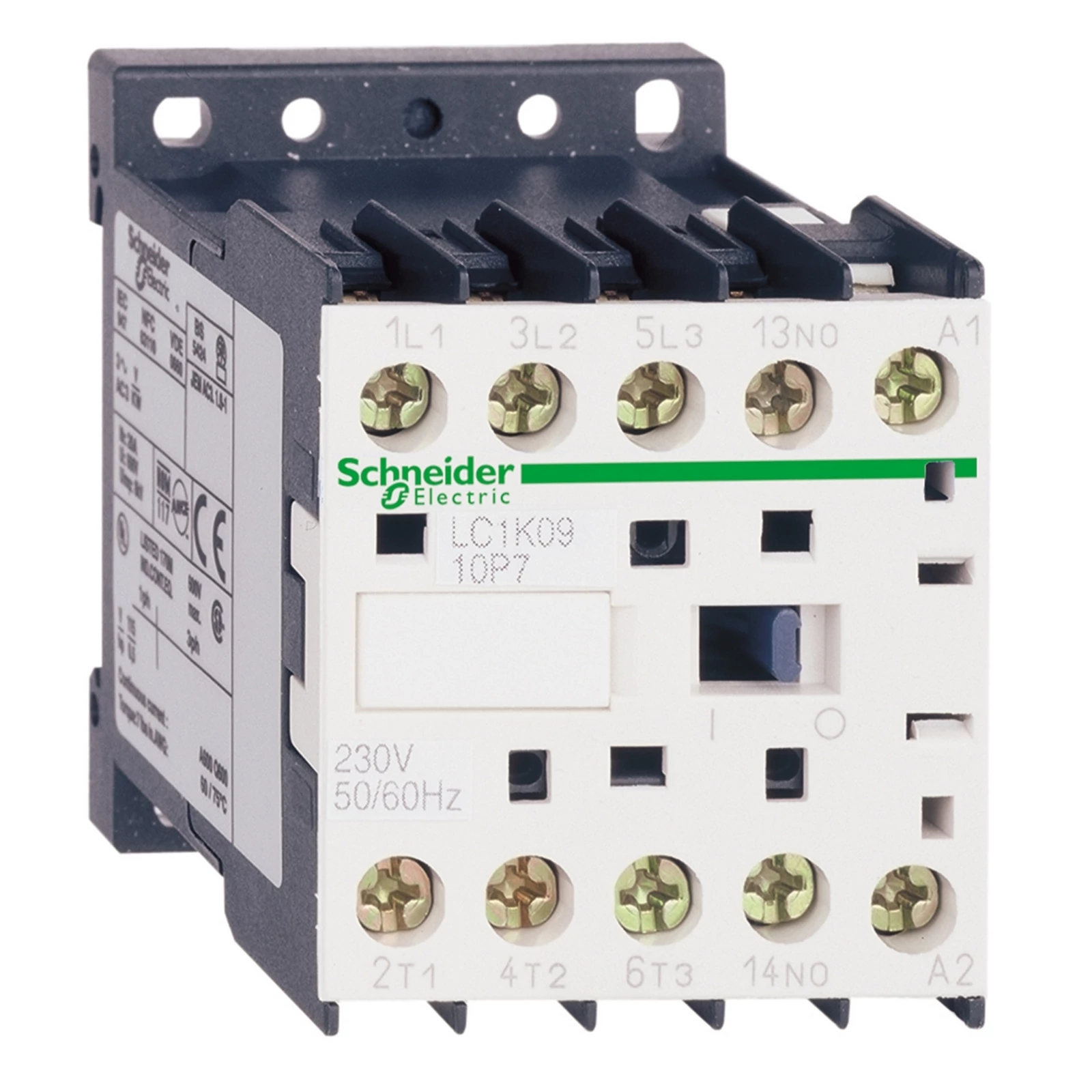

SCHNEIDER ELECTRIC TESYS LC1K0901P7 230V AC 50/60 HZ (4KW/400V) MÁGNESKAPCSOLÓ

Kiegészítő jellemzők:

• Felhasználási kategória: AC-11; AC-41; AC-3e
• Pólusok megnevezése: 3P
• Power pole contact composition: 3 NO
• le névleges üzemi áram:
       * 20 A 50 °C) -<= 440 V AC/DC AC-11 esetén betáplálás
       * 9 A -<= 440 V AC/DC AC-3e esetén betáplálás
       * 16 A 70 °C) -6 V AC/DC AC-11 esetén betáplálás
• Vezérlő áramkör típus: AC -50 Hz
• Vezérlőkör feszültség: 230 V AC/DC 50 Hz
• Motorteljesítmény kW:
       * 2,2 kW -220...240 V AC/DC 50 Hz AC-3e
       * 4 kW -380...440 V AC/DC 50 Hz AC-3e
       * 4 kW -440 V AC/DC 50 Hz AC-3e
       * 4 kW -480 V AC/DC 50 Hz AC-3e
       * 4 kW -500...660 V AC/DC 50 Hz AC-3e
       * 4 kW -660/690 V AC/DC 50 Hz AC-3e
       * 2,2 kW -400 V AC/DC 50 Hz AC-41
• Kiegészítő érintkező összetétel: 1 NC
• Túlfeszültség kategória: IV
• Ith konvencionális termikus szabad levegő áram:
       * 20 A - <50 °C esetén betáplálás
       * 10 A - <50 °C esetén jelbemenet ENC_A, ENC_B, ENC_I
• Irms névleges bekapcsolási teljesítmény:
       * 110 A AC/DC esetén betáplálás megfelel NF C 63-120
       * 110 A AC/DC esetén betáplálás megfelel IEC 60947-1
       * 110 A AC/DC esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-1
• Névleges megszakítóképesség:
  • 110 A -415 V megfelel IEC 60947-1
  • 110 A -440 V megfelel IEC 60947-1
  • 80 A -500 V megfelel IEC 60947-1
  • 110 A -220...240 V megfelel IEC 60947-1
  • 110 A -380...415 V megfelel IEC 60947-1
  • 70 A -660/690 V megfelel IEC 60947-1
• Kapcsolt biztosíték méretezés:
  • 25 A gG -<= 440 V esetén betáplálás
  • 25 A aM esetén betáplálás
  • 10 A gG esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-1
  • 10 A gG esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel VDE 0660-102
• Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz esetén betáplálás
• szigetelési ellenállás: > 10 mOhm esetén jelbemenet ENC_A, ENC_B, ENC_I
• bekapcsolási túláram VA-ban: 30 VA 20 °C)
• tartási áramfogyasztás VA-ban: 4,5 VA 20 °C)
• hőveszteség: 1,3 W
• vezérlőkör feszültség korlátok
  • Működési: 0,8...1,15 Uc 50 °C)
  • Kidobás: 0,2...0,75 Uc 50 °C)
• üzemelési ráta: 3600 cikl/h
• kiegészítő érintkezők típusa: típus pillanatnyi 1 NC
• jelző áramkör frekvencia: <= 400 Hz
• minimális kapcsolóáram: 5 mA esetén jelbemenet ENC_A, ENC_B, ENC_I
• minimális kapcsolófeszültség: 17 V esetén jelbemenet ENC_A, ENC_B, ENC_I
• üzemidő:
  • 10...20 ms tekercs áramtalanítás és NO nyitás
  • 10...20 ms tekercs feszültség alá helyezés és NO zárás
• biztonság megbízhatósági szintje:
  • B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
  • B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
• nem átlapoló távolság: 0,5 mm
• mechanikai hibatűrési képesség:
  • Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló nyit: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések nyitott kontaktor Z tengelyen: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések érintkezők és elektródák a betáplálástól: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
  • Rezgések mágneskapcsoló kikapcsolt, X irányban: 2 Gn vízszintes, 1 Gn függőleges megfelel IEC 60068-2-6

Környezet:

termék minősítések :

• UL-Aex
• CSA-Ex

védőkezelés:

• TC/TH megfelel IEC 60068-1
• TC/TH megfelel DIN 50016

üzemi magasság:

• 2000 m...5000 m nélkül

égésgátlás

• V1 megfelel UL 94
• Követelmény 2 megfelel NF F 16-102
• Követelmény 2 megfelel NF vagy DIN

Csomagolás:

Csomagolási egység típusa 1.    -  PCE
Egységek száma az 1. csomagban - 1
1. csomag súlya    - 180 g
1. csomag magassága    - 4,8 cm
1. csomag szélessége    - 6,2 cm
1. csomag hosszúsága    - 6,6 cm
Csomagolási egység típusa 2.    - S02
Egységek száma az 2. csomagban    - 50
2. csomag súlya    - 9,341 kg
2. csomag magassága    - 15 cm
2. csomag szélessége    - 30 cm
2. csomag hosszúsága    - 40 cm
Csomagolási egység típusa 3.    - P06
Egységek száma az 3. csomagban    - 400
3. csomag súlya    - 84,14 kg
3. csomag magassága    - 45 cm
3. csomag szélessége    - 80 cm
3. csomag hosszúsága    - 60 cm
